Серии крупных трехфазных синхронных двигательей TAW, TK
Просмотрите модель, перетаскивая ее мышью
Обзор
Бесщеточный синхронный двигатель серии TAW повышенной безопасности - это наш высокотехнологичный продукт с использованием технологий взрывозащиты, электронной защиты и технологий автоматического управления. Они широко используются в поршневых компрессорах в нефтяной, химической, холодильной и других отраслях промышленности, производящих взрывоопасные газы.
Наша компания является первым отечественным предприятием, имеющим возможность проектирования и производства с использованием наших собственных исследований и разработок. Двигатель этой серии был отмечен как крупное достижение штата в области технического оборудования, крупный научно-технический проект провинции, а наша компания имеет лицензию на производство взрывозащищенных электротехнических промышленных изделий, выданную Государственным управлением по надзору за качеством.
Наша компания является первым отечественным предприятием, которое смогло спроектировать и произвести синхронный двигатель с бесщеточным возбуждением повышенной безопасности.
В 1989 году мы изготовили первый в Китае бесщеточный синхронный двигатель TAQW b630-390-16 мощностью 1000 кВт 6 кВ класса защиты IP54 повышенной безопасности для нефтеперерабатывающего завода Guang Dong Mao Ming, что открывает новые перспективы в локализации установки гидроочистки этилена для национальной нефтехимической промышленности. Мы приобрели богатый опыт проектирования и производства в этой области.
| номинальное напряжение: | Серия двигателей 3 кВ ~ 11 кВ с несколькими классами напряжения. Двигатель может запускаться непосредственно при полном напряжении или плавно при более низком напряжении. |
| диапазон мощности: | 400-15000 кВт |
| Количество полюсов: | 24, 20, 18, 16, 12, 10, 8 |
| скорость: | 250, 300, 333, 375, 600, 750 об /мин |
| размер рамы: | 4250, 3250, 2900, 2600, 2150, 1730 |
| частота: | 50,60 Гц, преобразование частоты |
| метод охлаждения: | IC01,IC37,IC81W |
| степень защиты: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
| монтаж: | IM7311，IM7315，IM5710 |
| стандарты: | IEC,GB |
| при номинальном напряжении: | Коэффициент пускового момента 0,6 Коэффициент пускового момента при втягивании 0,6 Коэффициент пускового момента при вытягивании 1,6 Коэффициент пускового тока 6,5 |
Индекс климатического исполнения двигателей: уличная установка (W), устанвка в среде с повышенной влажностью (TH), уличная устанвка в среде с повышенной влажностью outdoor (THW), установочные и объемные размеры такие же, как у двигателей базовой серии, от которых они производны.

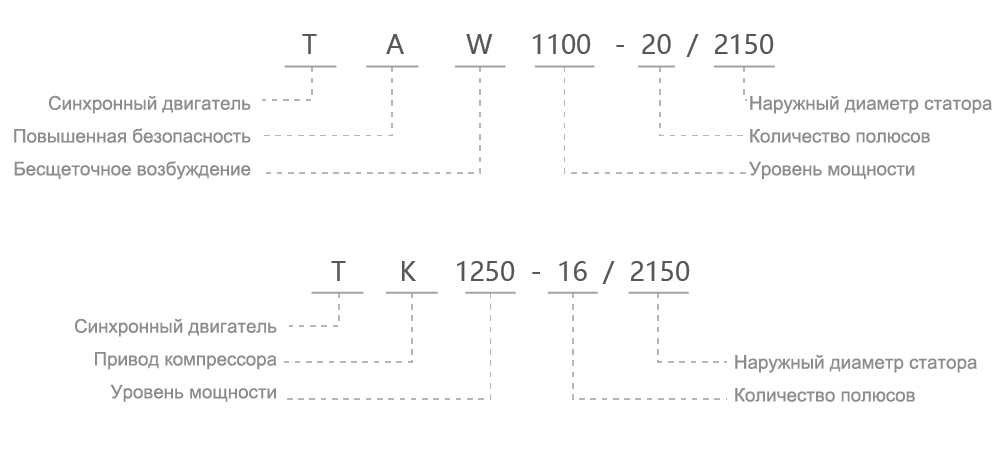

Типовое обозначение:
 |
 |
| Электромагнитная диаграмма с использованием связи полевых цепей | Выходная кривая с помощью электромагнитного расчета |
 |
|
| Анализ вала | |
