Крупные трехфазные синхронные электродвигатели серии TDMK
Просмотрите модель, перетаскивая ее мышью
Обзор
Большой трехфазный синхронный двигатель переменного тока серии TDMK разрабртан в качестве привода мельницы, которые являются основным исполнительным механизмом для горнодобывающей и цементной промышленности. Эта серия двигателей является основным продуктом нашей фабрики с момента основания в 1950 году. Благодаря большому пусковому моменту этой серии (включая щеточный синхронный двигатель серии TDMK и бесщеточный синхронный двигатель серии TMW), ее можно широко использовать в горнодобывающей и цементной промышленности, в основном для привода низкоскоростных машин большой производительности, таких как шаровая мельница, стержневая мельница, угольная мельница и т.д.
Благодаря нашему многолетнему опыту в производстве средних и крупных высоковольтных двигателей переменного тока, используя передовые технологии отечественного и зарубежного производства, после современных электромагнитных расчетов в электрических цепях и оптимизированного проектирования с точки зрения рассеивания, вентиляционного контура и сопротивления обмотки, наши продукты отличаются высокой эффективностью, низким уровнем шума, низкой вибрацией, высокой надежностью и простотой установки и обслуживания.
Первый в Китае 60-полюсный низкооборотный синхронный двигатель серии TDMK мощностью 2000 кВт, был изготовленный в 1990 году нашей фабрикой.
| номинальное напряжение: | Серия двигателей 3 кВ ~ 11 кВ с несколькими классами напряжения. Двигатель может запускаться непосредственно при полном напряжении или плавно при более низком напряжении. |
| диапазон мощности: | 400-15000 кВт |
| Количество полюсов: | 60, 48, 40, 36, 32, 30, 24, 20 |
| скорость: | 100, 125, 150, 167, 187.5, 200, 250, 300 об/мин |
| размер рамы: | 4250, 3250, 2900, 2600, 2150, 1730 |
| частота: | 50,60 Гц, преобразование частоты |
| метод охлаждения: | IC01,IC37,IC81W |
| степень защиты: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
| монтаж: | IM7311 |
| стандарты: | IEC, GB Электродвигатель можно разделить на двигатель с просверленным валом и двигатель без просверленного вала, двигатель с просверленным валом должен приводиться в действие с пневматическим сцеплением, в то время как двигатель без просверленного вала обладает более высокой пусковой способностью. |
| при номинальном напряжение: | Коэффициент пускового момента 1.7 (0.6 с просверленным валом) Коэффициент пускового момента 1.0 (0.6 с просверленным валом) Коэффициент пускового момента 2.0 Коэффициент пускового тока 7.0 |
Индекс климатического исполнения двигателей: уличная установка (W), устанвка в среде с повышенной влажностью (TH), уличная устанвка в среде с повышенной влажностью outdoor (THW), установочные и объемные размеры такие же, как у двигателей базовой серии, от которых они производны.

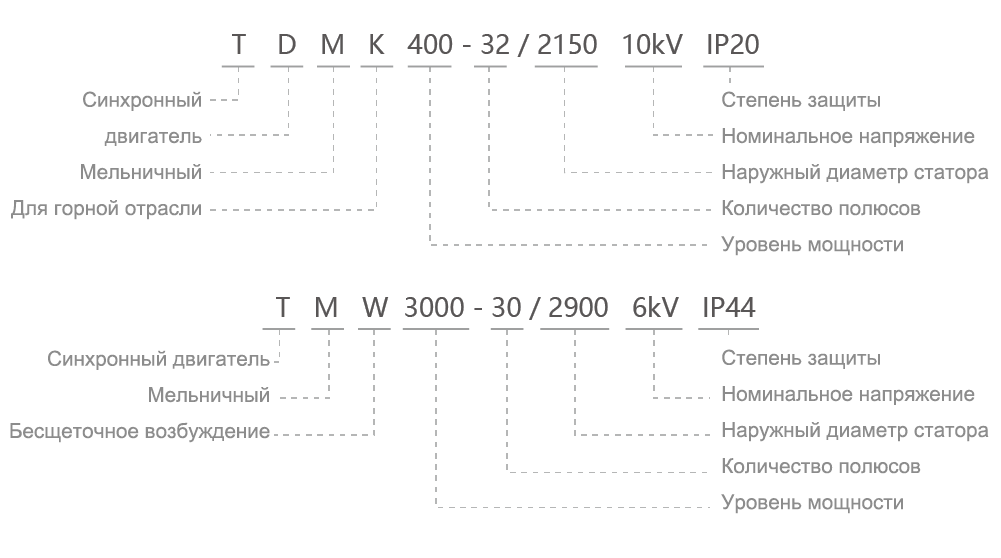

Типовое обозначение:
 |
 |
| Электромагнитная диаграмма с использованием связи полевых цепей | Выходная кривая с помощью электромагнитного расчета |
 |
|
| Анализ вала | |
