YB系列三相异步电动机介绍
YB Series Three-Phase Asynchronous Motor

 请拖动鼠标旋转模型



一、概述

  YB系列高压三相异步电动机(机座号355〜630)是我公司引进德国高压高效中型电动机设计、制造、试验技术,并结合本公司长期以来生产高压防爆电动机的技术和经验,采用新技术、新材料、新工艺,选材考究、制造精良,具有运行更可靠,结构更紧凑、振动更低、噪声更小、户外适用更强的、重量更轻、效率达到国家三级能效标准等特点。 适用于具有爆炸性气体环境的1区、2区危险场所。作为原动机使用,可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中,用于驱动各种通用机械,如:压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等,是理想的驱动设备。

  在驱动技术领域,我们始终追求高效、节能、环保、体积更小,功率更大,效率更高,性能更可靠的发展目标。

  该系列电动机功率等级、安装尺寸符合我国标准和国际电工委员会IEC标准,符合德国标准,可用于出口设备的配套和进口产品的替代产品。

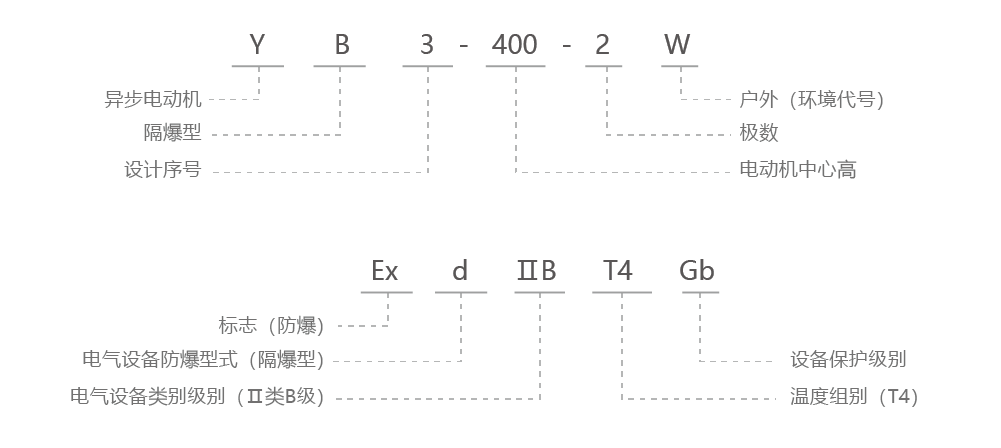

二、型号说明


W-户外防轻腐蚀型 WF1-户外防中腐蚀型 WF2-户外防强腐蚀型 F-户内防轻腐蚀型
F1-户内防中腐蚀型 F2-户内防强腐蚀型 TH-湿热带户内型 THW-湿热带户外型
TA-干热带户内型 WTH-户外湿热带型 WTA-户外干热带型



三、优势特点

1. 先进的优化设计手段
  结合本公司长期生产中型高压电动机的成功技术,采用先进的设计手段,对YB系列高压高效隔爆型三相异步电动机进行优化设计。

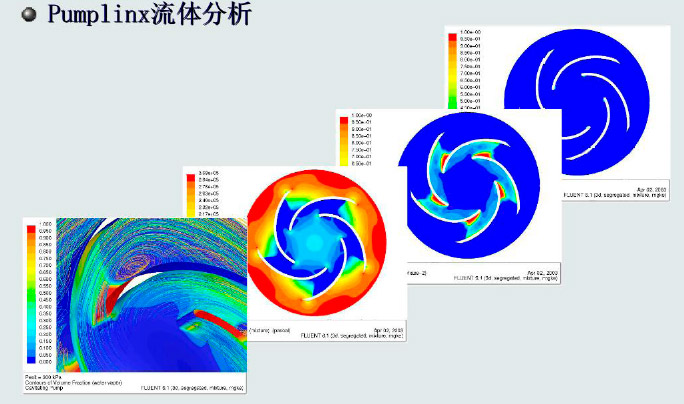

利用“场路”结合方法的电磁分析图 轴系分析图

2. 无忧的机械结构
  机座:电动机机座、端盖采用工艺成熟的高强度灰铸铁制造,也可采用球墨铸铁以适用于更恶劣的环境。加厚的机座壁、箱型设计的机座端部结构和底脚结构,使机座具有更高的强度和刚度。机座采用水平、垂直散热片铸铁机座,内部设有四个轴向通风道,机座内部对应绕组端部位置分布水平、垂直式散热筋,增大了内部散热面积。接线盒安装于电动机侧上方通风道处,通风道上对角安置两个可以任意调整角度的吊环。
YB2电动机机座 ANSYS在铸铁机座散热片温度场计算上的应用分析

3. 高效的冷却系统
  电动机分别设计有独立的外冷却风路和内冷却风路,实现以最小的损耗取得最大的冷却效果。电动机定子产生的热量主要从定子铁心传递给机座,再被外部冷却气流带走;转子和定子绕组端部产生的热量,由内冷却回路传递给机座。
  外冷却风路的冷却气流吹过机座散热筋,沿着散热筋从非驱动端流到驱动端,机座散热筋的空气动力学设计,使气流达到较高的散热效率;接线盒安装在远离散热筋的位置上,对气流流动无阻碍;定子绕组端部周围的机座内侧设有内散热筋,充分散热。
  内冷却风路通过内风扇使空气流过转子通风孔,使内部热量源源不断的向机座和端盖传导,机座起到内、外空气热交换器的作用;被冷却的空气与外部冷却空气同向,通过机座内4个通风管道返回,顺序冷却,使电动机的散热均匀。
  双回路冷却,不仅实现了电动机更高的功率密度,而且还可以保证电动机中温度均匀分布。

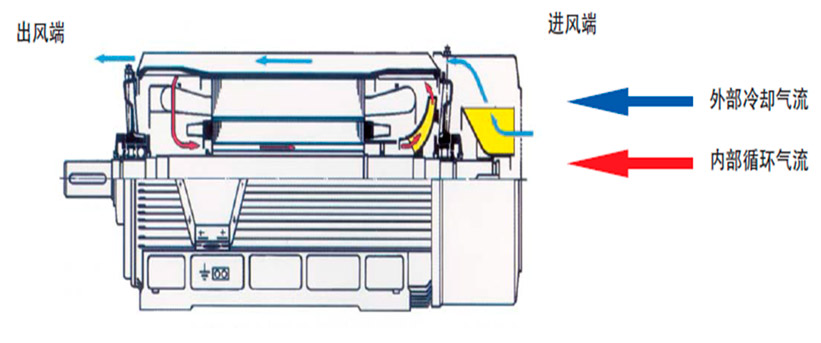

电动机外内冷却风路 内部散热系统模拟

4. 久经验证的VPI真空压力浸渍技术
  我公司生产的高压电动机所采用的绝缘系统是经过多年验证的,结合引进技术,采用现代工艺新技术,逐步增加云母比例,这一绝缘系统还在不断地发展和完善。定子绕组采用155(F)级绝缘,线圈端部有可靠的固定及绑扎,在制造过程中经过多次匝间脉冲电压试验及对地耐压试验,并采用VP工真空压力浸渍无溶剂工艺处理,具有很高的电气强度、机械强度及良好的耐腐蚀性和耐潮性能。线圈铁心采用了特殊的防电晕处理,使电动机能在海拔较高的地区安全运行。

5. 可靠的轴承结构
  电动机两端设不停机注排油装置,可定期补充润滑脂,电机内部设置定子、轴承测温和防冷凝加热装置,还可根据用户需要,安装轴承测温仪表或定子测温仪表,现场监测轴承或定子温度。

6. 可靠的鼠笼转子结构
  电动机通常采用铸铝转子。采用离心铸铝工艺或压铸铝工艺将液态纯铝浇注到转子铁芯槽中,一次性浇铸成型,将转子导条与端环铸成一个整体。铸铝转子结构和工艺保证了电动机转子不可比拟的可靠性,同时使电动机具有满意的转矩特性。大容量电动机采用铜条转子;可靠的导条紧固和端环焊接工艺以及高速电动机的护环结构,确保了铜条转子的可靠运行。
