TDMK系列大型交流三相同步电动机
TDMK Series Large Scale Three-phase Synchronous Motor


 请拖动鼠标旋转模型



一、概述

  TDMK系列矿山磨机用大型交流三相同步电动机,是矿山、水泥等行业的核心驱动设备,也是我公司自1950年建厂以来开发生产的主要产品。本系列电动机(包括TDMK系列有刷同步电动机和TMW系列无刷同步电动机)因具有起动转矩大的特点,广泛应用于矿山、水泥等行业。主要用于驱动转速较低、功率较大的机械设备,主要传动格子型球磨机、棒磨机、磨煤机等。

  我公司结合六十多年中大型高压交流电动机的制造经验,针对矿山行业特点,采用国内外先进技术,通过成熟可靠的设计生产体系,采用新技术、新材料、新工艺不断完善产品设计制造,选材考究、制造精良,使该系列产品成为了具有运行更可靠,结构更紧凑、振动更小、噪声更低、户外适用更强的、重量更轻、效率更高的成熟产品。

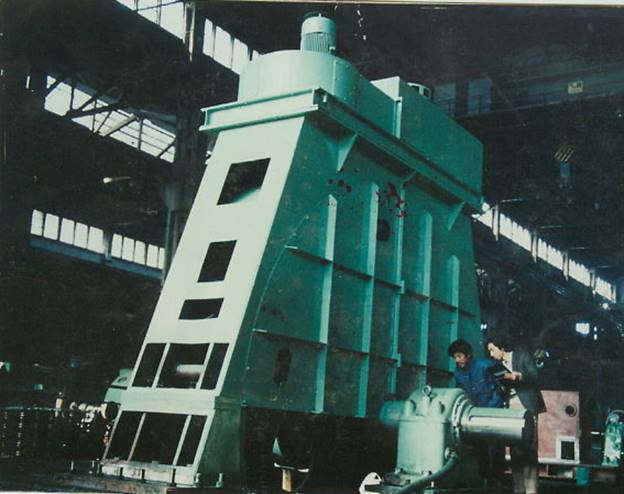

1990年沈阳电机生产的中国第一台TDMK系列2000千瓦60极转速最低同步电动机

  本系列同步电动机符合GB755《旋转电机定额和性能》及JB/T1473《传动矿山用大型交流三相同步电动机技术条件》。功率等级、安装尺寸符合我国标准和国际电工委员会IEC标准,符合德国标准,可用于出口设备的配套和进口产品的替代产品。

  TDMK系列同步电动机励磁系统采用可控硅励磁装置,具有滑环、电刷结构。

  TMW系列同步电动机的励磁系统,是由与主电机同轴旋转的交流励磁机和旋转整流盘组成的,没有滑环、电刷结构,不存在更换电刷和滑环磨损问题,能够适应恶劣环境。

电压等级: 3kV~11kV等多种电压等级的系列电机规格。
电动机允许全电压直接起动,也可采用降压软起动。
功率范围: 400-15000kW
极数: 60,48,40,36,32,30,24,20
同步转速: 100,125,150,167,187.5,200,250,300r/min
机座号: 4250,3250,2900,2600,2150,1730
频率: 50/60Hz及变频
冷却方式: IC01,IC37,IC81W
防护等级: IP00,IP20,IP21,IP23,IP44,IP54,IP55
结构及安装型式: IM7311
标准: IEC,GB
电机分为轴打孔电机和不打孔电机两类,轴打孔电机需配合气动离合器使用。
轴不打孔电机具有较高的起动性能。
额定电压下: 启动转矩倍数1.7倍 (轴打孔时为0.6)
牵入转矩倍数1.0倍 (轴打孔时为0.6)
失步转矩倍数2.0倍
启动电流倍数7.0倍

在系列基础上派生的户外(W)、湿热带(TH)、户外湿热带(THW)电动机的性能指标、安装与外形尺寸与基本系列的相同。

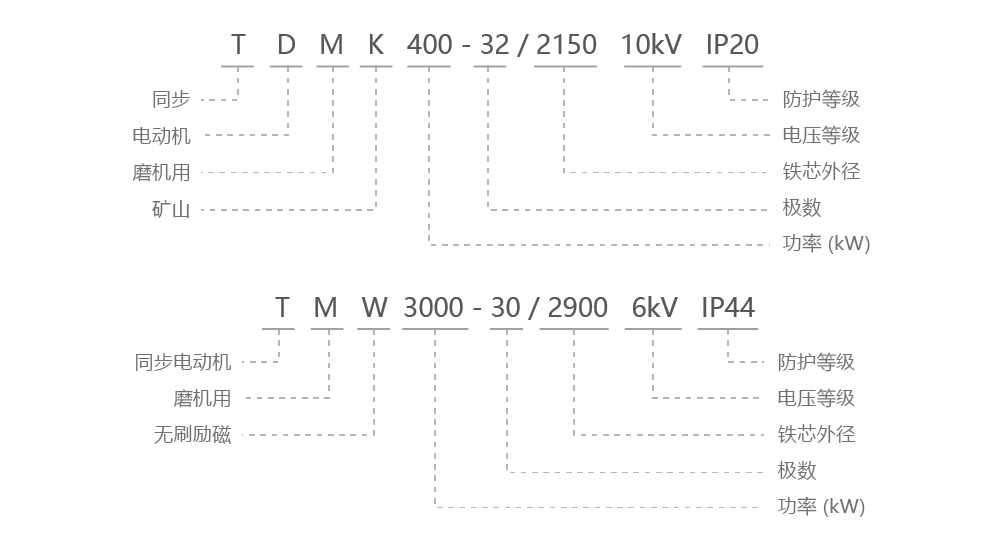

二、型号说明



三、优势特点

1.先进的优化设计手段
结合本公司长期生产中型高压电动机的成功技术,采用先进的设计手段,对TDMK系列三相同步电动机进行优化设计。

磁场分析 性能分析
轴系计算

2.可靠电机制造技术

2.1电机机座采用Q235B优质钢板焊接而成。电机部件设计均经过有限元建模分析,并经试验验证,刚性好,重量轻,结构稳定。
振动低,旋转件加工精度高,保证定转子同心度。
噪声低,机座消除应力技术确保机座稳定性和动态性能。

2.2定子铁芯采用0.5mm厚的低损耗硅钢片叠压而成,铁芯段间以径向通风道隔开。

2.3定子绕组采用云母带进行绝缘。绕组安装好后对整个定子采用真空压力浸漆(VPI),绕组绝缘等级为F级,具有较好的温升裕度。引进LDW先进技术的线圈槽内固定方法及连接方法,保证了电机长期运行可靠性。

2.4线圈测温元件、轴承测温元件、测振探头、冷却器漏水检测装置等随时收集运行信息并专递到控制系统,保证电机受到有效的系统监控。

2.5磁极铁芯采用1.5mm厚钢板叠压而成。磁极线规、阻尼条、阻尼环采用优质铜材,磁极线圈采用F级绝缘。磁极线圈连线、阻尼环连接采用硬钎焊。

2.6电机选用国内外优质轴承、轴承寿命长、维护简单轴承稳定性好、日常维护简单方便。

2.7较高机械性能,温升设计裕度高,同一台电机可满足多种工况要求。安装具有防冷凝作用的停机空间加热器便于日常维护。
