YL系列立式三相异步电动机
YL Series Vertical Three-Phase Asynchronous Motor

一、概述

  YL系列立式三相异步电动机是我公司消化吸收引进美国西屋公司和德国LDW公司设计制造技术,并结合我公司60余年长期稳定的高压三相异步电动机的设计制造经验而开发的优化系列产品,并可根据冷却方式不同派生YLKK、YLKS系列,满足不同的冷却方式要求。

  本系列电机可广泛应用于驱动立式安装的水泵及其他立式安装的机械,广泛应用于电厂循环水泵、凝结水泵,及各类水利泵站。可根据用户要求选择是否承受负载轴向推力。

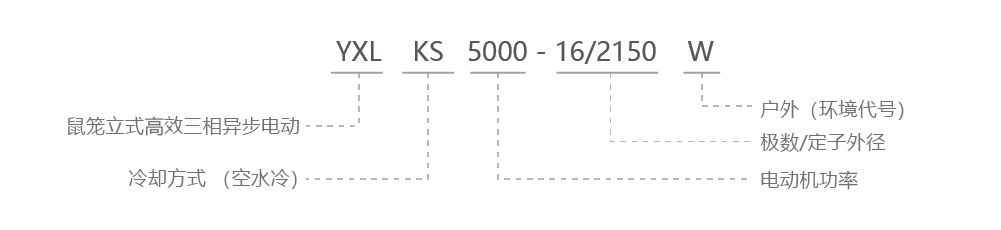

二、型号说明


W-户外防轻腐蚀型 WF1-户外防中腐蚀型 WF2-户外防强腐蚀型 F-户内防轻腐蚀型
F1-户内防中腐蚀型 F2-户内防强腐蚀型 TH-湿热带户内型 THW-湿热带户外型
TA-干热带户内型 TAW-干热带户外型



三、优势特点

1.本系列电机绝缘等级为F级,采用国内一流的少胶绝缘体系。运用优质云母带,环保浸渍树脂漆并在数控绕线机、拉型机及包带机来完成线圈的制作,最后经VPI真空压力浸渍处理。其特点为常态介损低,高温介损低,整机泄露电流低,热老化电压下降率极低。因此,线圈制作精良,绝缘性能优良可靠,机械强度好,防潮等力强。
2.本公司经过吸收消化国内外的先进技术,对本系列利用“场路”结合方法进行电磁设计,提高电磁的计算精度,并可提供精准的启动电流,启动转矩和启动温升,保证了高效节能电机的开发。利用有限元机械分析方法进行结构设计,并不断地经过实践验证,能够对建立的机械模型准确地施加边界条件,从而解决了材料使用的准确性,控制了电机的振动和噪声。同时有限元机械分析方法适用于机座、推力轴承等强度分析,准确度高且受力分布直观,提高电机设计中温升计算水平,降低通风损耗,提高电机效率。

3.本系列电机采用先进的冲片冲制工艺,端环中频焊接工艺,数控线圈制造工艺、全过程全自动VPI真空压力浸漆工艺等,整套先进成熟的工艺来保证主要零部件的每道重要工序的加工质量。
4.本系列电动机采用箱形结构,机座由钢板焊接成箱形,重量轻、刚度好,机座利用有限元分析方法进行结构设计,模拟实际工作状态,分析振动幅值变化和应力承受能力等,确保机座强度进而保证电机的稳定性和动态性能。电机两侧可根据需要安装水冷却器或空冷却器,便于电机散热,安装和维护。
5.采用独有的控制振动和失稳技术,防止电机振动及失去稳定性,通过加强薄弱部件厚度和轴计算分析等方式,加大电机能够承受的扭转负荷,轴能够承受的弯曲应力以及负载水泵引起的轴向推力。
6.采用铜排转子,能有效减小附加杂散损耗,并降低转子导条损耗。转子导条装入转子铁芯后,在铁芯楔紧以防止导条在转子运转过程中窜动,再与端环用BPS100/8000中频焊机进行焊接,减少应力,焊接牢固,防止导条断裂。
7.通过德国LDW电机大功率高效电机技术转化工作,采用槽片优化结构,风路优化,降低电机整体风阻,以降低整体风路损耗。
8.上轴承根据用户要求承受推力的大小采用相应规格的推力滑动轴承,下轴承采用滚动轴承,电机防护等级为IP44或IP54,滚动轴承设有不停机注排油装置,用户使用、维护简便。
9.主接线盒置于电动机侧面,接线盒的内外均设有单独的接地端子。
10. 根据用户要求,可在定子绕组、轴承等重要部位加设测温装置,便于现场观察和远距离监控,以保证电动机安全可靠地运行。
