TAW、TK系列大型交流三相同步电动机
TAW、TK Series Large Scale Three-phase Synchronous Motor


 请拖动鼠标旋转模型



一、概述

  TAW系列增安型无刷励磁同步电动机是我公司研制的集防爆技术、电力电子技术、自动控制技术、电机技术为一体的高新技术产品。广泛应用于石油、化工、煤炭等行业具有爆炸性危险气体的场所,用于拖动往复式压缩机。本系列电动机采用新技术、新材料、新工艺,选料考究、制造精良,具有体积小、重量轻、造型美观、效率高、噪音低、振动小、运行安全可靠、使用维护方便等特点。

  我公司是国内第一家具备此类产品研发设计生产能力的企业。本系列电动机曾获国家重大技术装备成果奖,省级重大科技项目奖,具有国家质量监督检验检疫总局颁发的防爆电气工业产品生产许可证。

  我公司是国内第一家设计、生产制造增安型无刷励磁同步电机的厂家,1994年为广东茂名石化设计、制造了我国第一台TAQW系列增安型无刷励磁同步电动机。我公司在此领域具有丰富的设计生产制造经验。


1989年,我公司为广东茂名炼油化工厂制造了国首台TAQWb630-390-16 1000KW  6KV IP54 增安防爆型无刷励磁同步电动机,开创了我国石化行业乙烯工程加氢精制装置国产化的新局面。

电压等级: 3kV~11kV等多种电压等级的系列电机规格。
电动机允许全电压直接起动,也可采用降压软起动。
功率范围: 400-15000kW
极数: 24,20,18,16,12,10,8
同步转速: 250,300,333,375,600,750r/min
机座号: 4250,3250,2900,2600,2150,1730
频率: 50/60Hz及变频
冷却方式: IC01,IC37,IC81W
防护等级: IP00,IP20,IP21,IP23,IP44,IP54,IP55
结构及安装型式: IM7311,IM7315,IM5710
标准: IEC,GB
额定电压下: 启动转矩倍数0.6倍
牵入转矩倍数0.6倍
失步转矩倍数1.6倍
启动电流倍数6.5倍

在系列基础上派生的户外(W)、湿热带(TH)、户外湿热带(THW)电动机的性能指标、安装与外形尺寸与基本系列的相同。

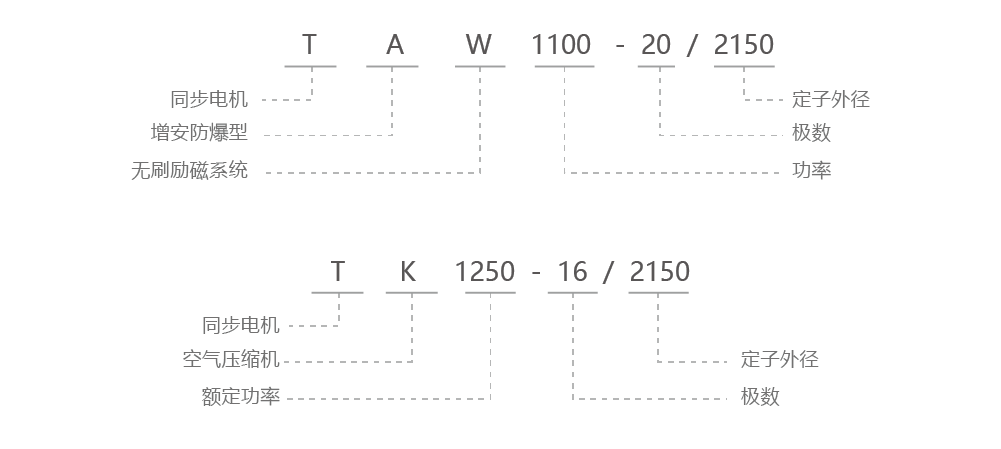

二、型号说明



三、优势特点

1.先进的优化设计手段
结合本公司长期生产中型高压电动机的成功技术,采用先进的设计手段,对TAW、TK系列三相同步电动机进行优化设计。

磁场分析 性能分析
轴系计算

2.可靠电机制造技术

2.1电机机座采用Q235B优质钢板焊接而成。电机部件设计均经过有限元建模分析,并经试验验证,刚性好,重量轻,结构稳定。
振动低,旋转件加工精度高,保证定转子同心度。
噪声低,机座消除应力技术确保机座稳定性和动态性能。

2.2定子铁芯采用0.5mm厚的低损耗硅钢片叠压而成,铁芯段间以径向通风道隔开。

2.3定子绕组采用云母带进行绝缘。绕组安装好后对整个定子采用真空压力浸漆(VPI),绕组绝缘等级为F级,具有较好的温升裕度。引进LDW先进技术的线圈槽内固定方法及连接方法,保证了电机长期运行可靠性。

2.4转子采用特殊阻尼结构,提高阻尼减小振荡。阻尼条与磁极铁芯采用特殊固定方法防止产生启动火花,专用旋转体零部件防松动技术,确保紧固,避免火花和电弧;

2.5电机转子具有较大的飞轮力矩,使整个轴系具有足够的飞轮力矩来克制死点和电动机电流波动;

2.6吹扫装置在电机启动前排出电动机内部爆炸性气体,保证电机在启动时不引起热然,点火,爆炸等危险。自动预启动吹扫装置,使吹扫,流量,吹扫完成整个过程实现自动控制,信号接入DCS系统,可远程操作,既方便用户又增加安全可靠性;

2.7温升裕度大,可确保各部温升不超过相应组别的80%,电机采用F级绝缘,温升采用B级温升限制考核,可有效延长绝缘的寿命;

2.8 TE时间值长,启动时间短,保证电机的安全可靠.设计TE时间10s以上;

2.9安装具有防冷凝作用的停机空间加热器(ExeⅡBT3 Gc),单相220V。
