YR系列绕线转子三相异步电动机
YR Series Wound Rotor Three-Phase Asynchronous Motor

 请拖动鼠标旋转模型

一、概述

  YR系列绕线转子三相异步电动机是我公司消化吸收引进美国西屋公司和德国LDW公司设计制造技术,并结合我公司60余年长期稳定的高压三相异步电动机的设计制造经验而开发的优化系列产品,并可根据冷却方式不同派生YRKK、YRKS系列,满足不同的冷却方式要求。

  本系列电机可广泛应用于驱动多种通用机械,如压缩机、水泵、破碎机、切削机床、运输机械、磨煤机、轧钢机、卷扬机、皮带机、提升机等重负载机械。广泛应用于在矿山、机械工业、石油化工工业、发电厂等各种工矿企业中作原动机用。

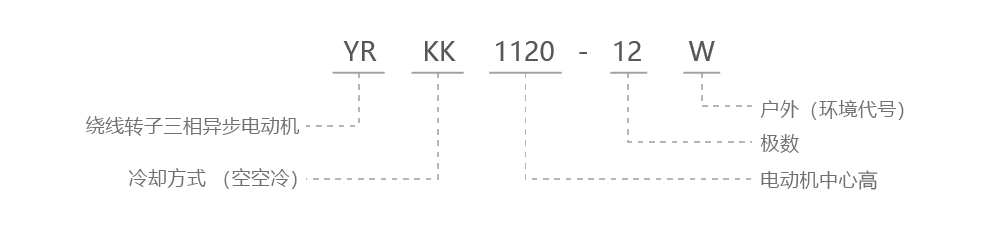

二、型号说明


W-户外防轻腐蚀型 WF1-户外防中腐蚀型 WF2-户外防强腐蚀型 F-户内防轻腐蚀型
F1-户内防中腐蚀型 F2-户内防强腐蚀型 TH-湿热带户内型 THW-湿热带户外型
TA-干热带户内型 TAW-干热带户外型



三、优势特点

1.本系列电机绝缘等级为F级,采用国内一流的少胶绝缘体系。运用优质云母带,环保浸渍树脂漆并在数控绕线机、拉型机及包带机来完成线圈的制作,最后经VPI真空压力浸渍处理。其特点为常态介损低,高温介损低,整机泄露电流低,热老化电压下降率极低。因此,线圈制作精良,绝缘性能优良可靠,机械强度好,防潮等力强。
2.本公司经过吸收消化国内外的先进技术,对本系列利用“场路”结合方法进行电磁设计,提高电磁的计算精度,并可提供精准的最大转矩倍数,电机的过载能力得到有效保障。利用有限元机械分析方法进行结构设计,并不断地经过实践验证,能够对建立的机械模型准确地施加边界条件,从而解决了材料使用的准确性,控制了电机的振动和噪声;同时有限元机械分析方法适用于各种冷却方式,准确度高且风量分布直观,提高电机设计中温升计算水平,降低通风损耗,提高电机效率。

利用“场路”结合方法的电磁分析图 电磁计算输出的曲线
有限元机械分析方法对机座进行分析 轴系分析

3. 本系列电机采用先进的冲片冲制工艺,端环中频焊接工艺,数控线圈制造工艺、全过程全自动VPI真空压力浸漆工艺等,整套先进成熟的工艺来保证主要零部件的每道重要工序的加工质量。
4. 本系列电机通过转子回路外串起动电阻,可获得令人满意的起动性能,克服了笼型转子三相异步电动机起动电流大、起动转矩小的弱点,减小了电机起动时对电网的冲击。同时,通过调节串入电阻的大小,本系列电机可以实现一定范围内的调速。本系列电机具有最大转矩倍数高,过载能力强,起动性能好的特点,因此特别适用于破碎机、轧钢机、磨机、提升机等重负载设备。
5.本系列电动机采用箱形结构,机座由钢板焊接成箱形,重量轻、刚度好,机座利用有限元分析方法进行结构设计,模拟实际工作状态,分析振动幅值变化和应力承受能力等,确保机座强度进而保证电机的稳定性和动态性能。电机顶部可根据需要安装防护顶罩、水冷却器或空冷却器,便于电机散热,安装和维护。
6.转子绕组采用高纯度铜母线绕制,外以F级优质云母带包扎,经浸渍处理,绝缘性能优良可靠,机械强度好,防潮等力强。线圈端部以高强度无纬带绑扎固定,保证线圈端部在强大离心力作用下安全可靠。
7.通过德国LDW电机大功率高效电机技术转化工作,采用槽片优化结构,风路优化,降低电机整体风阻,以降低整体风路损耗。
8.主接线盒置于电动机侧面,接线盒的内外均设有单独的接地端子。
9. 根据用户要求,可在定子绕组、轴承等重要部位加设测温装置,便于现场观察和远距离监控,以保证电动机安全可靠地运行。
