TL、TLKS系列大型交流三相同步电动机
TL、TLKS Series Large Scale Vertical Three-phase Synchronous Motor

 请拖动鼠标旋转模型



一、概述

  泰豪沈阳电机有限公司一直积极的参与我国的水利建设,为我国许多水利项目做出过重大贡献,我公司针对水利行业特点,采用国内外先进技术,通过成熟可靠的设计生产体系,结合本公司六十多年中大型高压交流电动机的制造经验而研制开发的TL、TLKS系列立式同步电动机是水利行业的核心驱动设备。由于同步电机效率较高,抗干扰能力以及稳定性较强。主要用于驱动轴流泵、离心泵、斜流泵、潜水泵等水利工程设备。

  我公司结合六十多年中大型高压交流电动机的制造经验,采用国内外先进技术,通过成熟可靠的设计生产体系,采用新技术、新材料、新工艺不断完善产品设计制造,选材考究、制造精良,使该系列产品成为了具有运行更可靠,结构更紧凑、振动更小、噪声更低、户外适用更强的、重量更轻、效率更高的成熟产品。

  本系列同步电动机符合JB/T8667.2《大型三相同步电动机技术条件第2部分:TL系列》。功率等级、安装尺寸符合我国标准和国际电工委员会IEC标准,符合德国标准,可用于出口设备的配套和进口产品的替代产品。

功率范围: 500~15000kW
电   压: 6000V、10000V
转   速: 375、333、300、250、214、188、167、150、136、125r/min
额定频率: 50Hz或60Hz
频率: 50Hz、60Hz
防护等级: IP23、IP44、IP54
绝缘等级: F级(也可按B级考核)
定   额: S1
冷却方式: IC01、IC81W
安装方式: IM8421
 标准: IEC,GB

在系列基础上派生的户外(W)、湿热带(TH)、户外湿热带(THW)电动机的性能指标、安装与外形尺寸与基本系列的相同。

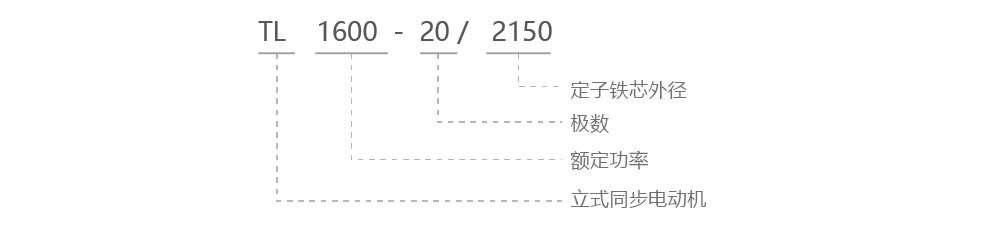

二、型号说明



三、优势特点

1.先进的优化设计手段
结合本公司长期生产中型高压电动机的成功技术,采用先进的设计手段,对TL、TLKS系列三相同步电动机进行优化设计。

磁场分析 性能分析
轴系计算

2.可靠电机制造技术

2.1机座采用箱式结构,钢板焊接制成。在轴向方向上,按功能划分,有通风、线圈端部、铁芯腔体,径向方向上,机座的四角用通长弯钢板、中部用通长50厚筋板进行加固,具有刚度好,支撑力强、承受扭转力矩强及重量轻的优点。上下端板及壁板都进行了必要的加厚处理,提高机座的刚度及电机振动时起到良好的阻尼抑制作用。

2.2定子铁芯采用0.5mm厚的低损耗硅钢片叠压而成,铁芯段间以径向通风道隔开。

2.3定子绕组采用云母带进行绝缘。绕组安装好后对整个定子采用真空压力浸漆(VPI),绕组绝缘等级为F级,具有较好的温升裕度。引进LDW先进技术的线圈槽内固定方法及连接方法,保证了电机长期运行可靠性。

2.4线圈测温元件、轴承测温元件、测振探头、冷却器漏水检测装置等随时收集运行信息并专递到控制系统,保证电机受到有效的系统监控。

2.5转轴采用锻钢,尾部打深孔,转子支架外圈固定磁极,由于电机立式安装,磁极与支架之间形成了悬臂梁结构,为了防止因磁极重力拉弯支架辐板,在辐板两侧加装了撑架,改变了支架的受力分布,增强了其抗拉能力。

2.6磁极铁芯立式安装,在电机异步启动完成后,阻尼条温度降低,与其安装配合的孔之间留有的间隙变大,受重力影响,会发生松动串条危险,加之转子在旋转过程中,阻尼条受气隙高频谐波震荡影响,松动情况愈加严重。项目组通过阻尼条涨紧及阻尼条端部焊接卡套的方法,将阻尼条与铁芯的固定更紧,一定程度上解决了电机运行过程中的松动问题。

2.7励磁系统包括励磁柜、刷架、集电环及励磁线圈、连接电缆及罩体。转子励磁电缆从磁极线圈引出后,通过转轴深孔甩出至上推力轴承上部,再接入集电环导电杆。集电环套筒通过端面法兰,与转轴连接。根据转速、励磁容量、转轴直径等变量,重新设计了集电环及刷杆座,刷杆座固定于推力轴承盖板上。罩体为圆型,通过圈法兰安装与推力轴承盖板上,罩体侧部带防水接头,方便励磁引线出线,罩体前部带玻璃盖板,方便用户观测电机励磁系统运行状态及方便检修。

2.8同步立式系列电机具有立式安装及承受轴向力等特点,根据外加负荷的大小,上轴承分别采用推力轴承或平面推力瓦轴承。
推力轴承选用国内新结构,
特点:
1)采用先进的圆形推力瓦结构,瓦体采用低碳钢如20钢表面浇铸锡基巴氏合金,其与承板之间使用碟形弹簧支撑,实现瓦块间推力负荷的均匀分配,能够有效的吸收各种冲击载荷,其稳定性和抗冲击性能都优于传统刚性支撑瓦轴承。
2)采用带散热筋式的铸造轴承箱使轴承单元具有可靠的刚性,其结构更紧凑、外形更美观。
3)采用双重防漏油结构的油-水冷却器,防漏油、防漏水,冷却散热效果显著提升。
