Y、YKK系列三相异步电动机介绍
YR Series Squirrel Cage Three-Phase Asynchronous Motor

 请拖动鼠标旋转模型

一、概述

  Y、YKK系列高压三相异步电动机(机座号355〜1120)是我公司引进吸收消化国内外先进技术,采用现代先进的场路分析技术进行电磁计算,并对电动机的各种损耗、各个风路风阻、各个零部件强度进行精细的计算和最优化的设计,通过成熟可靠的设计生产体系,结合本公司六七十年中大型高压交流电动机的制造经验而研发的系列产品;制造中采用优质的材料与科学的加工工艺,使其具有效率高、噪声低、振动小、可靠性高和安装维护方便等优点。

  该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

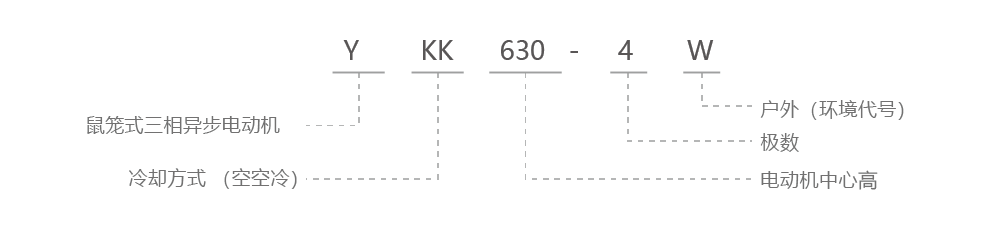

二、型号说明


W-户外防轻腐蚀型 WF1-户外防中腐蚀型 WF2-户外防强腐蚀型 F-户内防轻腐蚀型
F1-户内防中腐蚀型 F2-户内防强腐蚀型 TH-湿热带户内型 THW-湿热带户外型
TA-干热带户内型 TAW-干热带户外型



三、优势特点

1.本公司经过吸收消化国内外的先进技术,对本系列利用“场路”结合方法进行电磁设计,提高电磁的计算精度,并可提供精准的最大转矩倍数,电机的过载能力得到有效保障。利用有限元机械分析方法进行结构设计,并不断地经过实践验证,能够对建立的机械模型准确地施加边界条件,从而解决了材料使用的准确性,控制了电机的振动和噪声;同时有限元机械分析方法适用于各种冷却方式,准确度高且风量分布直观,提高电机设计中温升计算水平,降低通风损耗,提高电机效率。

利用“场路”结合方法的电磁分析图 电磁计算输出的曲线
有限元机械分析方法对机座进行分析 轴系分析
外风路用有限元分析方法建模分析

2. 本系列电动机采用箱式结构,机座由钢板焊接成箱形,重量轻、刚度好,电机顶部安装防护顶罩或冷却器,便于电机散热,安装和维护。
3. 定子采用外压装结构,定、转子冲片由低损耗的无取向冷轧硅钢片冲制而成。定子绕组采用F级绝缘材料,具有较强的绝缘耐压和防电晕能力,绕组端部有可靠的固定及绑扎,并采用真空压力浸渍无溶剂漆工艺(VPI)处理,因此电动机的绝缘性能优良可靠,机械强度高,防潮能力强,使用寿命长。
4. 轴承采用滚动轴承和滑动轴承两种形式,由电动机功率大小和转速高低而定,其防护等级为IP00、IP23、IP44、IP54或IP55,滚动轴承设有不停机注排油装置,用户使用、维护简便。
5. 主接线盒置于电动机右侧(从主轴伸端看),也可按用户要求置于左侧,接线盒的内外均设有单独的接地端子。
6. 根据用户要求,可在定子绕组、轴承等重要部位加设测温装置,便于现场观察和远距离监控,以保证电动机安全可靠地运行。
